一、概述
本試驗設備符合 ANSI/UL94、IEC60950-1、IEC695-2-2 標準的要求；用于對電器設備和器具的塑料材料部件進行水平、垂直可燃性試驗。產品箱體外殼為鋼結構，并配置了透明觀察窗，數顯計時器記錄施焰、余焰、余灼時間，本裝置外形美觀，使用方便，性能可靠。
二、技術參數
工作電源：220V AC 50HZ
施焰時間：0～999.9S（可調）
余焰時間：0～999.9S（可調）
余灼時間：0～999.9S（可調）
施焰次數：0~9999 次（可調）
燃燒角度：0°、20°、45°可選擇
火焰高度：20mm ~ 175mm   可調
氣體壓力：0 ~ 1 Mpa   壓差計 ±200mm 水柱
燃燒燈：燈管內徑 9.5±0.3mm,長度：100mm±10mm
時間裝置：能精確到 0．5S。
壓力計：能測量 200mm 的水，以 5mm 為增量
流量表：最大測量±2%精確度

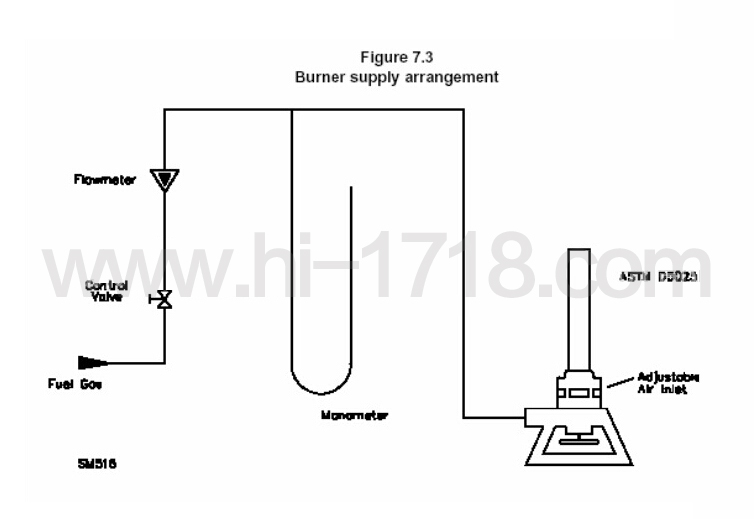

燃燒燈氣體供應：見下圖



三、試驗步驟
1、準備工作
a、詳細閱讀 ANSI/UL94、IEC60950-1、IEC695-2-2 標準，了解相關的技術要求。
b、把減壓閥與氣瓶相連，另一端與燃燒室入氣口相連，并打開氣體閥門，檢查可燃氣體流通管道的氣密性。不能有泄漏現象，若使用甲烷氣體應將氣體輸出壓力調至 0.1mp（1KG）左右。
c、檢查面板的壓差計是否有正常的液體，若沒有或太少應作補充，否則，可燃氣體會經此處泄漏。
d、接通電源，合上電源開關（POWER）。
2、火焰調節
將燃燒管垂直放置，按下啟動(START)鍵，點燃火焰，調節流量計，氣壓差調節閥和空氣流量調節裝置，通過相互配合調整，以得到標準要求的火焰。
a.流量計應從小向大逐步調節，流量過大是無法點燃。
b.壓力調節針閥，位于燃燒座底下，它的旋入將增加壓差，反之減少。
c.空氣流量調節裝置是用作改變外焰大小。
3、試樣安裝
按標準要求選取樣品長度和數量，對樣品做好標記，按試驗要求用支架上的夾具將其固定，調整樣品的高度和燃燒座位置，并做好其它的相關工作（如鋪棉層、燃燒管的角度定位和前后移動定位等）。
4、參數設定
本裝置使用前，應先在施焰計時器（BURNNING TIME）預置所需施焰時間，余焰時間計時器（AFTERFLAME TIME）與余灼時間計時器（AFTERGLOW TIME）也可設定標準值，計數器（TIMES）預置所需次數及確定多次/單次功能。設置方法參照所附計時器說明書。
5、試驗操作
a、按下遙控器的“A”按鈕，燃燒裝置即自動點火開始燃燒，此時施焰計時器（BURNNING TIME）開始倒計時（此方式為手動單次試驗）。若樣品需實行間隔多次燃燒試驗，請選擇多次方式。施焰計時器（BURNNING TIME）所預置的時間即是燃燒時間和間隔時間，亦可分別設置燃燒時間和間隔時間。燃燒至預置的次數后該裝置即自動轉入余焰計時。
b、當施焰計時器停止計時后，余焰時間計時器（AFTERFLAME TIME）將自動計時，當試驗品余焰熄滅時按下遙控器的“B”鍵，計時器所顯示的時間為余焰時間。
c、擋按下按鈕“B”時，余灼計時器（AFTERGLOW TIME）自動開始計時，記錄樣品燃燒后的灼熱時間，在樣品的余灼熄滅時立刻按下遙控器的按鈕“C”，余灼計時器暫停，它所顯示的時間為余灼時間。
d、按下遙控器的“D”鍵燃燒裝置即停止工作，同時將三個計時器與計數器復位。
四．計數器和時間繼電器的設置及預置方式：
1. 計數器設置和預置：（詳細請閱覽計數器說明書）
a.設置方式及參數：（注：儀表上格為顯示方式、下格為設置方式）按[MD]三秒進入設置狀態→顯示方式為[IN]→按▲或選擇[U]方式→再按[MD]→顯示方式為[CPS]→按▲或選擇[30]→如此類推→最后按[MD]三秒完成設置程序。

輸入方式 IN-選擇 U
計數速度 CPS-選擇 30
輸出模式 OUT-選擇 F
輸出時間 OUT.T 選擇 HOLD
輸入邏輯 SG-選擇 PNP
復位時間 RST-選擇 20
計數/計時器 C-T-選擇 COUN
b. 預置方式：
按<向左箭頭選擇位數，再按▲向上或向下選擇所需個數，然后按[MD]確認即可。
2. 時間繼電器的設置和預置：
設置方法與計數器類同
a. 時間繼電器的設置參數:
時間范圍——選擇 SEC
計時模式 U-D——選擇 U
輸出模式 OUT——選擇 FLK.1 （此方式為燃燒時間和間隔時間共用，若需分別設置時間請選擇 FLK 方式），余焰計時器和余灼計時器選擇 OND1。
輸出時間 OUT.T——選擇 HOLD
輸入邏輯 S.G——選擇 PNP
計數/計時器 C-T——選擇 TIME
b. 預置方式：與計數器預置方法類同。
(以上所設置之參數出廠時已設定,非特殊情況請不要改動)。
五注意事項
e、開啟氣體前先檢查 U 型管內液體是否滿足要求（大約為正 200H2OKPa），如少于此單位，請補充液體，不然氣體會從 U 型管向外泄漏。
f、使用不同氣體時，因氣體的壓力大小不同，從而影響點火效果，此時，須調節燃燒座底下的氣壓調節閥的控制量，同時與氣體流量調節開關及空氣調節裝置配合調整，以得到標準火焰。
g、本設備必須有可靠的電器接地回路保護。
h、該設備的夾具、本生燈的移動部份都是用直線軸承承載，因此，軸承桿要求保持清潔，并定期用帶有機油的擦布去擦，以使得直線軸承正常工作，移動自如。
i、其他事項請詳閱“警示”篇。
